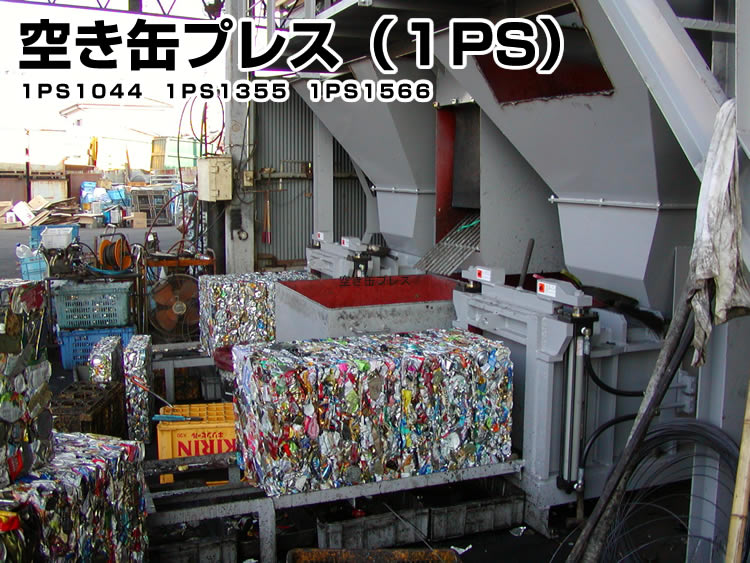

高圧縮力のため成型品が崩れず、ストックヤードが有効に活用できます。運搬コストも大幅な削減が可能となります。プレスの制御はシーケンスプログラム方式により操作性が向上し、ラインシステムとの連動も容易に可能となります。 |
|---|
 |
|---|
型 式 |
供 給 ボ ッ ク ス 寸 法 |
成 型 品 寸 法 |
外 形 寸 法 |
１ＰＳ１０４４ |
４００×４００×１０００ |
４００×４００×Ｌ |
約８００×１３００×３２００ |
１ＰＳ１３５５ |
５００×５００×１２５０ |
５００×５００×Ｌ |
約９５０×１５５０×４０００ |
１ＰＳ１５６６ |
６００×６００×１５００ |
６００×６００×Ｌ |
約１１５０×１７５０×４６００ |
|
|---|
型 式 |
面圧(ｍｐａ) |
成型品重量(kg) |
処 理 能 力 （ｔ／ｈ） |
機 械 重 量 |
||||||
Ｆｅ缶 |
Ａ缶 |
5.5kw |
7.5kw |
11kw |
15kw |
18.5kw |
22kw |
（ｋｇ） |
||
１ＰＳ１０４４ |
２．６ |
２５ |
１０ |
０．４ |
０．６ |
０．８ |
― |
― |
― |
約３,０００ |
１ＰＳ１３５５ |
２．６ |
７２ |
２７ |
― |
１．１ |
１．５ |
１．８ |
― |
― |
約３,７００ |
１ＰＳ１５６６ |
２．５ |
９０ |
３４ |
― |
― |
― |
２．０ |
２．３ |
２．６ |
約４,５００ |
※仕様は改良のため予告なく変更することがあります。 |
|---|
 |
|---|

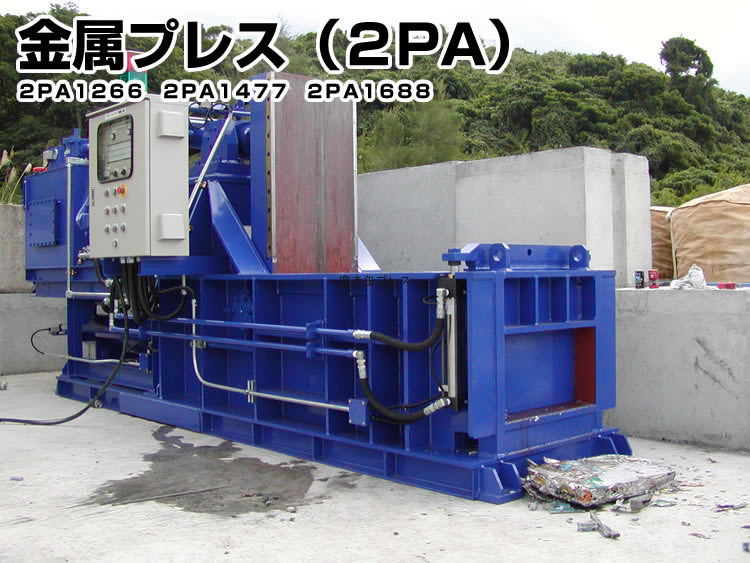

型 式 |
供 給 ボ ッ ク ス 寸 法 |
成 型 品 寸 法 |
外 形 寸 法 |
２ＰＡ１２６６ |
６００×６００×１２００ |
６００×３５０（３００）×Ｌ |
約１０５０×３０００×５１００ |
２ＰＡ１４７７ |
７００×７００×１４００ |
７００×４５０（３５０）×Ｌ |
約１１５０×３２００×５５００ |
２ＰＡ１６８８ |
８００×８００×１６００ |
８００×５００（４００）×Ｌ |
約１２５０×３４００×６３００ |
型 式 |
面圧(ｍｐａ) |
成型品重量(kg) |
処 理 能 力 （Ｆｅ缶ｔ／ｈ） |
機 械 重 量 |
||||||
Ｆｅ缶 |
Ａ缶 |
7.5kw |
11kw |
15kw |
22kw |
30kw |
37kw |
（ｋｇ） |
||
２ＰＡ１２６６ |
４．１(5.3) |
３０ |
１１ |
０．６ |
０．９ |
１．２ |
１．７ |
― |
― |
約７,０００ |
２ＰＡ１４７７ |
４．１(5.3) |
４９ |
１８ |
― |
― |
１．２ |
１．７ |
２．３ |
― |
約８,５００ |
２ＰＡ１６８８ |
４．２(5.3) |
７４ |
２８ |
― |
― |
― |
１．７ |
２．３ |
２．９ |
約１４,５００ |
※仕様は改良のため予告なく変更することがあります。 |
|---|
|
||||||||||||||||||
 |
||||||||||||||||||
|
||||||||||||||||||
|
||||||||||||||||||
|
||||||||||||||||||
|
||||||||||||||||||
